Le scan 3D de bâtiment consiste à mesurer l’existant au scanner 3D pour obtenir un nuage de points, puis des plans ou une maquette BIM. Voici comment se déroule l’intervention, ce que vous recevez et dans quels projets elle est rentable. Localitech, géomètre-topographe et bureau d’études installé à Houdan (78), propose ce service de relevé par scanner 3D dans toute l’Île-de-France.
Qu’est-ce que le scan 3D de bâtiment ?
Le scan 3D, ou lasergrammétrie, mesure un ouvrage sans contact. Posé sur un trépied, l’appareil tourne sur lui-même et enregistre des millions de points, chacun avec ses coordonnées X, Y, Z et souvent sa couleur. L’ensemble forme un nuage de points : une copie numérique exacte des murs, des planchers et des façades.
Ce n’est pas le livrable final de la plupart des projets, mais des données de base. On en tire des plans ou des modèles 3D, et on peut y mesurer une cote oubliée sans retourner sur le site.
Pourquoi numériser un bâtiment plutôt que le mesurer à la main ?
Le mètre laser suffit pour une pièce simple. Pour un ouvrage grand, ancien ou complexe, la technologie change la donne. Nous comparons les deux approches dans notre article scanner 3D ou relevé traditionnel.
Un relevé complet en une seule intervention
À la main, on mesure ce qu’on pense utile. Au scanner 3D, on enregistre tout. Les cotes qui manquent au moment de dessiner sont déjà là, ce qui évite un second déplacement. Le gain de temps est net dans les combles et les sous-sols.
Une précision millimétrique et des données fiables
Un scanner statique mesure à quelques millimètres près. Faux aplombs, murs hors d’équerre et planchers qui fléchissent apparaissent tels qu’ils sont, là où un relevé manuel les aurait lissés. Cette fiabilité compte dès qu’un projet repose sur des cotes précises : relevé de façade, reprise de structure, extension.
Moins d’imprévus en phase travaux
Une erreur de mesure se découvre souvent sur le chantier, quand elle coûte le plus cher. Avec un relevé 3D précis, l’architecte conçoit sur l’existant réel et les entreprises de construction chiffrent au plus juste.
Comment fonctionne la numérisation 3D ?
Le choix de la technique dépend des zones à couvrir et de la précision attendue.
Le scanner laser 3D et la lasergrammétrie

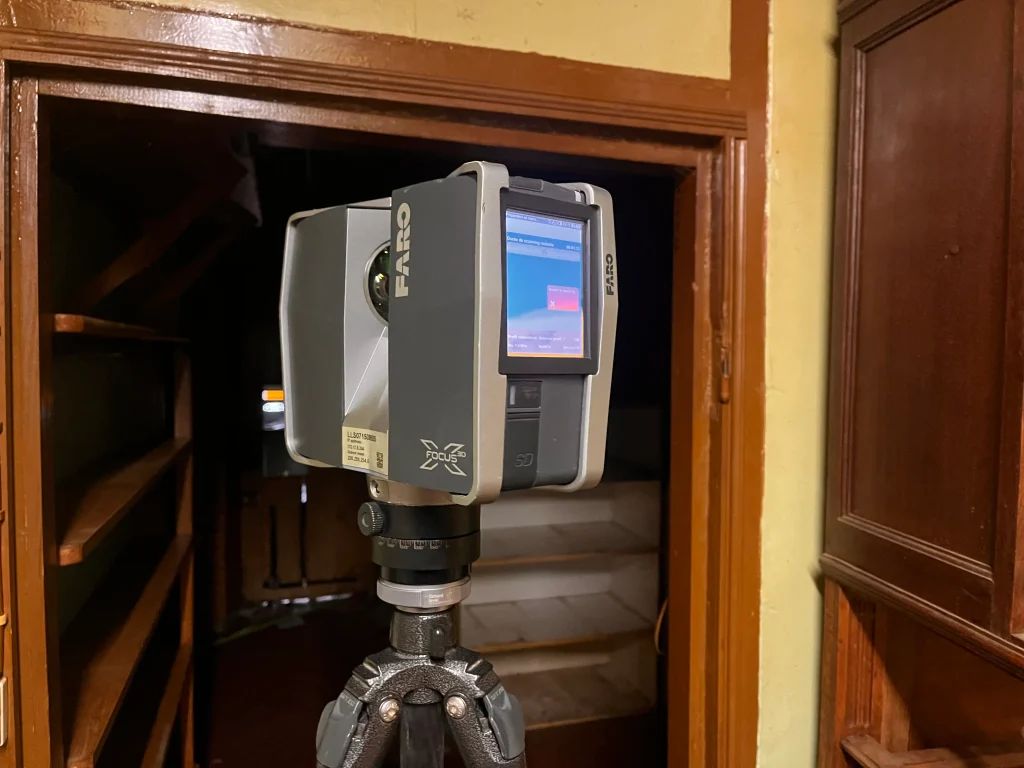

L’appareil émet un faisceau et mesure le retour du signal pour calculer la distance de chaque point : c’est la technologie LiDAR. Un scanner 3D (type Faro) mesure une pièce ou une portion de façade. On multiplie les prises de mesures en déplaçant le scanner, puis on assemble les nuages grâce à des cibles ou aux surfaces communes.
Le relevé par drone pour les toitures et les façades
Toitures, pignons et grandes façades se mesurent mal depuis le sol. La photogrammétrie par drone prend le relais : des centaines de photos aériennes donnent une orthophoto et un modèle 3D. Le résultat est centimétrique, moins fin que le laser, mais parfaitement adapté à une couverture.
Scanner statique ou mobile mapping : que choisir ?
Le mobile mapping embarque des caméras et un GNSS sur un véhicule. Il sert aux abords, aux voiries et aux grands sites. Pour l’intérieur d’un bâtiment, l’appareil statique reste la référence.
| Technique | Précision | Usage type |
|---|---|---|
| Scanner 3D statique | Quelques millimètres | Intérieurs, façades, patrimoine |
| Photogrammétrie par drone | Centimétrique | Toitures, grandes façades, abords |
| Mobile mapping | Centimétrique | Voiries, abords, sites étendus |
Du nuage de points à la maquette BIM
Entre l’arrivée de notre équipe et la remise des plans, une mission suit quatre étapes.
- Préparation : analyse des documents existants, implantation des stations, choix des livrables et du niveau de détail.
- Acquisition et assemblage : mesures sur le lieu d’intervention, vols si besoin, puis assemblage des nuages.
- Nettoyage et géoréférencement : suppression du bruit, puis rattachement en Lambert 93 et NGF grâce à notre service de géoréférencement.
- Modélisation : dessin des plans ou modélisation BIM par notre pôle de modélisation 3D.
Les livrables d’un scan 3D : plans, maquette et nuage
Tout dépend de vos besoins. Dans la grande majorité des demandes, ce sont les plans qui comptent.
Plans d’intérieur, coupes et levé de façades

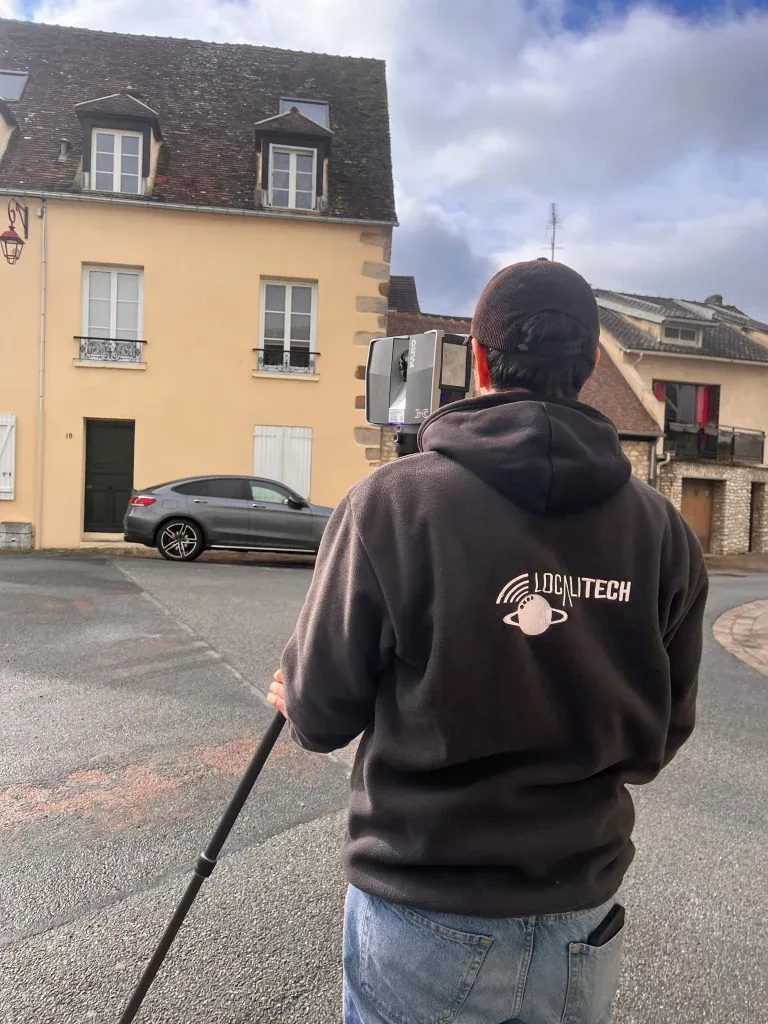

Plans de niveaux, coupes et façades sont livrés au format DWG, lisibles par les outils des architectes, ingénieurs et maîtres d’œuvre. C’est la base d’un permis ou d’un dossier de réhabilitation, comme pour les plans intérieurs et extérieurs de la mairie de Houdan.
Maquettes numériques BIM et niveau de détail
La maquette 3D du bâtiment est livrée en Revit (RVT) ou en IFC, le standard ouvert du BIM. Son niveau de détail se fixe avant l’intervention : simple volume, ou murs, ouvertures et structure. Plus il est élevé, plus la modélisation est longue. Le nuage brut peut aussi être remis en E57 ou LAS.
Les usages du scan 3D dans la construction
Réhabilitation de bâtiments existants
Les bâtiments anciens n’ont souvent plus de plans, ou des plans faux. Le relevé donne un point de départ juste pour une rénovation, une division ou une mise aux normes.
Architecture et aménagement intérieur
En architecture, le concepteur dessine sur l’existant réel dès l’esquisse. Irrégularités, hauteurs sous plafond et trémies sont parfaitement connues avant de concevoir.
Patrimoine et monuments historiques

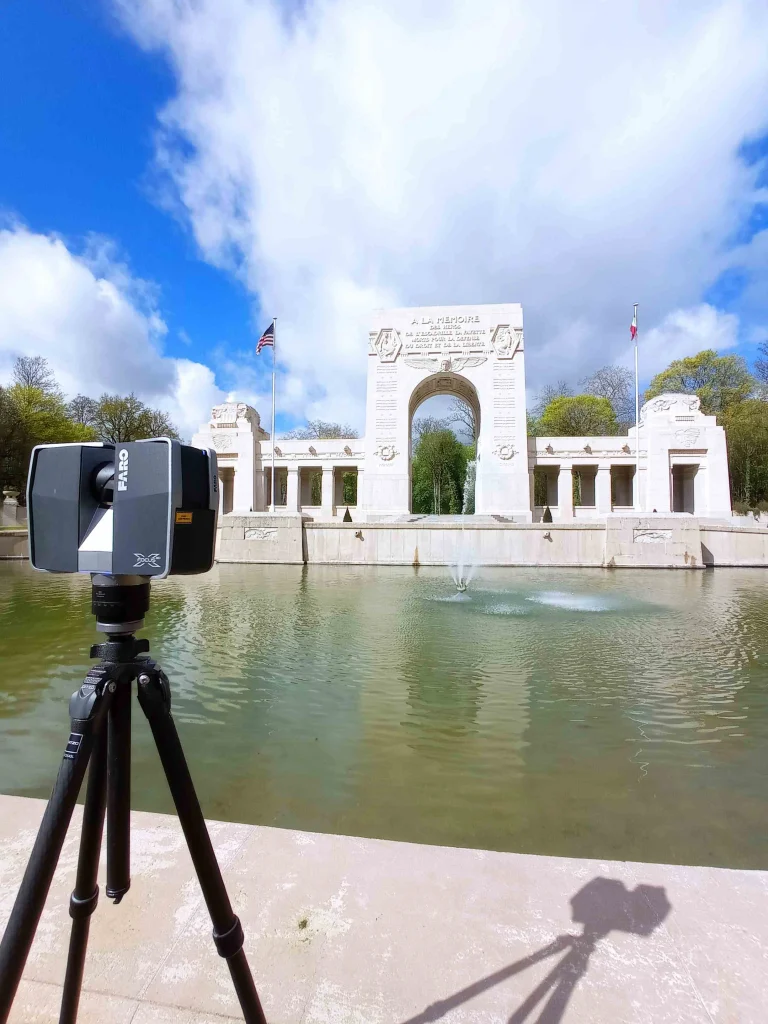

La numérisation conserve un état des lieux complet d’un ouvrage fragile, sans le toucher, comme pour le relevé 3D d’un monument à Marnes-la-Coquette. C’est aussi un outil de gestion du patrimoine.
Suivi de chantier et contrôle de conformité
Relever un ouvrage à plusieurs phases permet de comparer l’exécuté au projet : planéité des dalles, position des réservations.
Sites industriels et locaux techniques
Dans une usine, le nuage restitue tuyauteries et équipements visibles pour préparer un réaménagement ou une inspection. Ces données alimentent aussi les jumeaux numériques utilisés pour la gestion des installations. Les réseaux enterrés relèvent de la détection de réseaux, et les voiles béton de l’auscultation de structure.
Combien coûte un relevé 3D ?
Chaque demande est chiffrée sur devis, selon quatre éléments.
- La surface et le nombre de niveaux.
- La complexité du bâtiment et son encombrement.
- Les livrables : plans 2D, modèles 3D, niveau de détail.
- L’accès aux parties hautes et aux couvertures.
Le poste le plus lourd n’est généralement pas le temps sur site, mais le dessin au bureau.
Comment choisir son prestataire ?
Quelques points à vérifier avant de confier vos relevés 3D à un service extérieur :
- des solutions adaptées à l’ouvrage : appareils statiques, vues aériennes, mobile mapping ;
- des experts en topographie capables de géoréférencer et de contrôler les mesures ;
- des données exploitables en BIM dans Revit, AutoCAD ou ArchiCAD ;
- des réalisations comparables à votre projet ;
- des certifications et habilitations à jour.
Lexique de la numérisation
- Nuage de points : ensemble des points mesurés par l’appareil.
- Lasergrammétrie : mesure par scanner laser.
- Niveau de détail : degré de finesse et d’information d’un modèle, aussi noté LOD (pour level of details).
- IFC : format ouvert d’échange entre logiciels BIM.
Questions fréquentes sur le scan 3D bâtiment
Quelle est la précision d’un scanner 3D ?
Un appareil statique mesure à quelques millimètres près.
Peut-on numériser un bâtiment sans plans d’origine ?
Oui, c’est même le cas le plus fréquent. La mission sert justement à produire les plans qui manquent.
Faut-il acheter son propre scanner 3D ?
Pour un projet ponctuel, rarement. Au prix du matériel s’ajoutent les logiciels, la formation et le temps de traitement. Des services spécialisés reviennent en général moins cher.
Combien de temps faut-il pour scanner une maison ou un local ?
Sur site, comptez quelques heures pour une maison et une journée ou plus pour un grand ensemble.
La lasergrammétrie remplace-t-elle la mesure manuelle ?
Pas toujours : pour une petite pièce sans difficulté, le mètre suffit. Mais, la numérisation s’impose dès que l’ouvrage est grand ou difficile d’accès.
Quels logiciels utiliser pour exploiter un nuage de points ?
Les principaux logiciels de CAO et de BIM, dont Revit, lisent directement le nuage et les plans livrés. Pour une simple consultation, un lecteur gratuit suffit.
Besoin d’un relevé 3D en Île-de-France ?
Notre équipe mesure vos ouvrages au scanner, en vue aérienne ou en mobile mapping, et livre plans, maquettes ou nuage de points pour vos projets de construction. Découvrez notre prestation de scanner 3D et n’hésitez pas à nous contacter pour un devis.
