Avant de carotter une dalle, de percer un voile ou de fixer une antenne en toiture, la même question revient : où passent les armatures ? Rien n’est visible en surface, et les plans d’origine manquent souvent de détails, quand ils ne sont pas absents ou faux. Le repérage rend visible ce que le béton cache : barres d’armature, gaines, câbles, tubes de chauffage au sol. Dans cet article : les méthodes, leurs limites, le prix et les informations à préparer pour un devis et nos ressources, en bas de page.
Pourquoi repérer les armatures avant de percer ?
Couper une armature n’est jamais un détail. Dans un élément porteur, chaque acier a été calculé lors de la construction : le sectionner réduit la résistance de la dalle, de la poutre ou du voile, et donc la durée de vie de l’ouvrage, sans signe visible pendant des années. Le problème ne se limite pas à la structure : toucher un réseau noyé pose un problème de sécurité immédiat.
Les risques
- affaiblir un élément porteur (dalle, poutres, poteaux, voiles) ;
- sectionner une gaine électrique sous tension, un risque direct pour la sécurité de l’opérateur ;
- percer un tube de chauffage au sol, dont la réparation coûte cher ;
- toucher un câble de précontrainte et compromettre tout le plancher ;
- casser la couronne de carottage : un problème moins grave, mais une demi-journée de travail perdue.
En cas de problème, les coûts de réparation dépassent largement ceux d’un repérage. Le scan sert la sécurité des personnes, la protection et la conformité de l’ouvrage, et il évite au client un problème de litige.
Les travaux concernés
- carottage pour le passage de réseaux, en construction neuve comme en rénovation ;
- fixation d’antennes et d’équipements télécom sur des toitures-terrasses ;
- ajout d’ancrages aux produits de scellement, par exemple pour des garde-corps ou des charpentes métalliques ;
- ouverture de trémie dans une dalle, un mur porteur ou un plancher mixte bois-béton ;
- contrôle de conformité, entretien et diagnostic dans le cadre d’une réhabilitation d’ouvrages de plus de trente ans.
Vous préparez l’un de ces travaux, comme beaucoup de nos clients ? Notre page auscultation de structure et détection d’armatures présente notre offre et permet de demander un devis.
Ce que l’on obtient : les informations relatives au béton
Un repérage permet d’obtenir des informations relatives à la position, à l’enrobage et à la nature de chaque objet présent dans l’épaisseur. Ces informations relatives à l’ouvrage deviennent des données exploitables par l’entreprise qui perce et par le bureau d’études structure.
| Informations | Ce que l’on obtient | Utilité |
|---|---|---|
| Position des aciers | Tracé, espacement et détails de chaque nappe | Choisir l’emplacement du carottage |
| Enrobage | Mesure de la distance entre la surface et le premier acier | Utile pour les chevilles et le diagnostic de corrosion |
| Nombre de nappes | Nappe supérieure, nappe inférieure si elle reste visible | Savoir jusqu’où percer en sécurité |
| Réseaux noyés | Gaines, câbles, tubes de chauffage au sol | Éviter un problème électrique ou une fuite |
| Anomalies | Vides, zones humides, réservations | Orienter un diagnostic plus complet |
Ce que ces informations ne disent pas
Ces informations ne remplacent pas un calcul de structure. Si un acier se trouve au droit d’un carottage indispensable, le bureau d’études structure donne son avis : peut-il être coupé, et comment compenser ? Le repérage apporte les informations relatives à l’existant ; la décision reste celle de l’ingénieur.
Les méthodes de détection des armatures
Bon à savoir : le choix dépend des informations recherchées et de ce que l’on veut détecter : seulement des métaux, ou aussi des gaines plastiques et des vides. Chaque produit a ses limites.

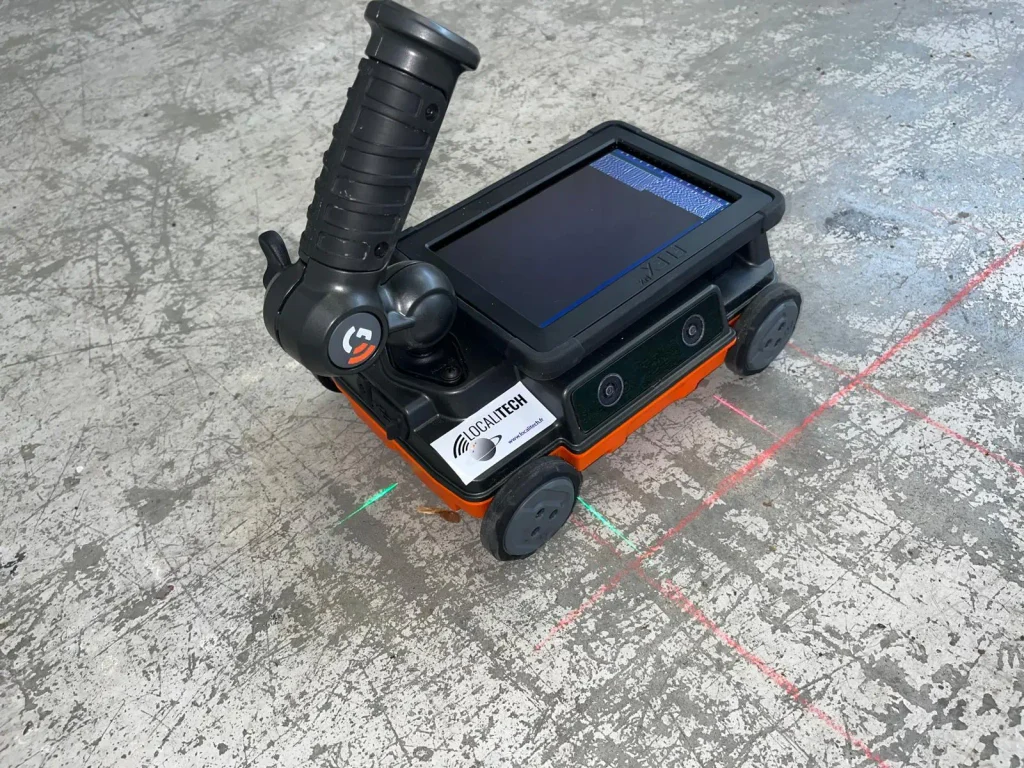

Le radar béton
Le radar envoie une onde haute fréquence dans le béton. Chaque changement de matériau (acier, plastique, air, eau) renvoie une partie du signal. L’appareil permet d’afficher à l’écran une coupe, le radargramme, où chaque acier est visible sous forme d’hyperbole. Un balayage en grille permet aussi d’afficher des images en plan, riches en informations, à plusieurs profondeurs.
Son avantage : il permet de voir les métaux comme les éléments non métalliques. Une gaine PVC ou un vide reste visible là où un appareil magnétique ne voit rien. Sa profondeur utile atteint quelques dizaines de centimètres selon l’appareil utilisé. C’est une méthode non destructive, celle que nous employons sur les dalles, les poutres, les voiles et les murs.
Le détecteur électromagnétique de ferraillage
Les détecteurs électromagnétiques (le Ferroscan, de la marque Hilti, est le produit le plus connu) ne réagissent qu’aux métaux, mais donnent une mesure précise du diamètre et de l’enrobage près de la surface. Leur portée reste faible, de l’ordre d’une quinzaine de centimètres selon le modèle utilisé, et les gaines plastiques ne sont pas visibles.
Le détecteur mural grand public
Un produit mural vendu en magasin, quelle que soit sa marque, peut afficher la présence d’un objet métallique ou d’un câble sous tension à quelques centimètres sous la surface. Son utilisation convient pour poser une cheville dans les murs d’une maison ou trouver une ossature bois. Il ne convient pas pour carotter une dalle porteuse en sécurité : il n’indique ni l’enrobage, ni la distance entre les aciers, ni les détails des éléments non métalliques.
| Méthode | Ce qui est visible | Profondeur | Limites |
|---|---|---|---|
| Radar béton | Métaux, plastiques, vides | Quelques dizaines de centimètres | Béton très humide, nappes serrées, diamètre approximatif |
| Appareil électromagnétique | Métaux uniquement | Une quinzaine de centimètres | Gaines plastiques et vides non visibles |
| Produit mural | Objets métalliques et fils sous tension | Quelques centimètres | Précision faible, aucun rendu |
| Sondage ponctuel | Tout ce qui est mis à nu | Locale | Destructif, avec l’accord du maître d’ouvrage, puis reprise au produit de ragréage |
Ce qui est visible au radar, et ce qui ne l’est pas
Voici, en résumé, ce que l’on peut voir lors d’un scan sur une dalle courante.
| Élément | Visible au radar ? | Remarque |
|---|---|---|
| Nappe supérieure de barres d’armature | Visible | En partie haute de la dalle, tracé net |
| Nappe inférieure | Visible le plus souvent | Parfois masquée par une nappe serrée |
| Gaine électrique PVC | Visible | Signal plus faible qu’un acier |
| Tube de chauffage au sol | Visible | Mieux lu quand le circuit est en eau |
| Câble de précontrainte | Visible | Perçage à valider par le bureau d’études |
| Vide | Visible dans certains cas | À confirmer par un sondage |
| Diamètre exact d’un acier | Non visible | Estimé, sans mesure directe |
Comment se déroule une intervention
- Préparer. Le client transmet les informations disponibles : plans, épaisseur, type de construction, emplacement des carottages.
- Dégager la surface. Veuillez prévoir une zone propre et un accès sécurisé.
- Balayer. L’opérateur passe le radar en grille, par zones de quelques mètres, et enregistre les données, pour les afficher ensuite en plan.

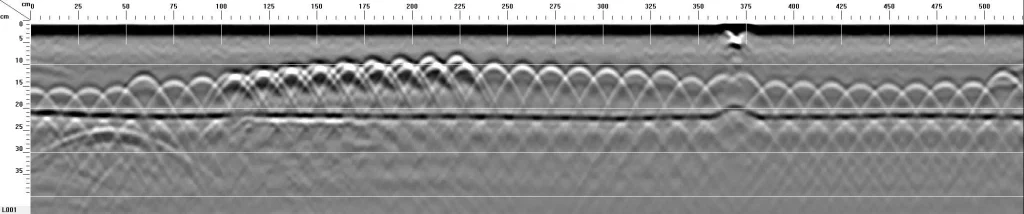

- Interpréter. L’opérateur fait afficher les images à l’écran pour une lecture précise et une mesure de l’enrobage ; les données relatives aux aciers sont reprises au bureau si besoin.

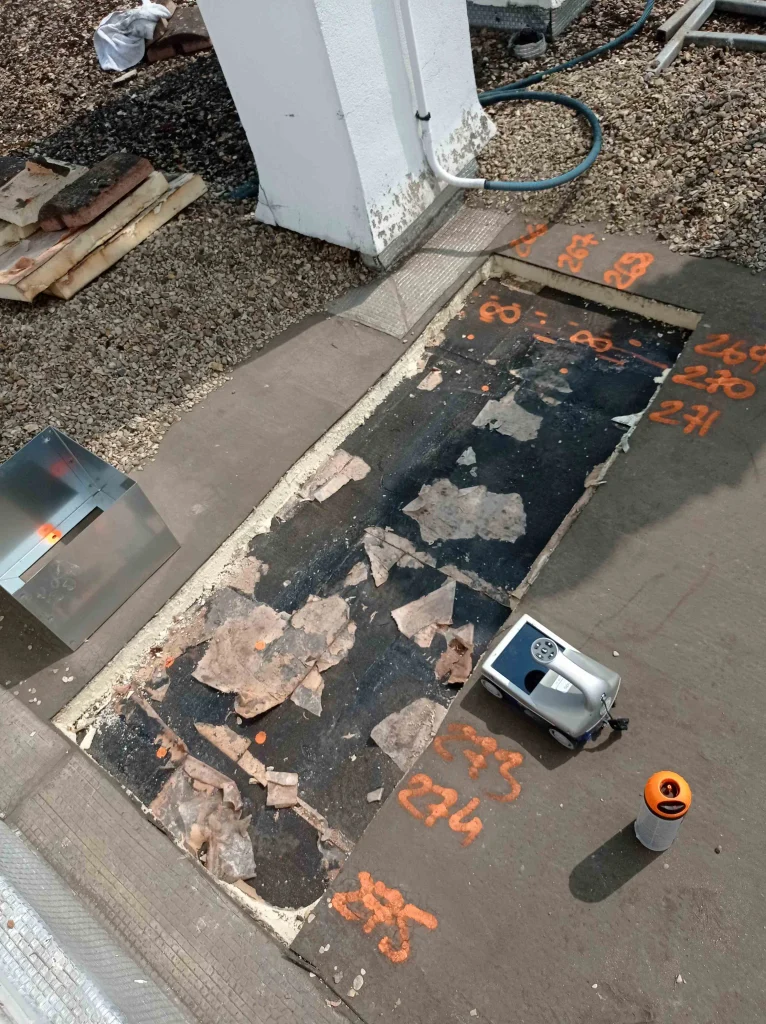

- Marquer. Les barres d’armature, les gaines et les zones sûres au droit de chaque perçage sont tracées sur la dalle, une marque de couleur par type d’élément, avec une distance de sécurité autour de chaque objet.
- Livrer. En fin d’intervention : marquage seul, ou livraison d’un rapport avec images, détails des zones et plan PDF ou DWG.
Le marquage et les informations données sur place suffisent souvent pour un carottage ponctuel. Nos clients demandent le rapport pour justifier l’intervention auprès d’un propriétaire ou d’un bureau de contrôle, pour l’entretien du bâtiment, ou pour le dossier de conformité remis à la réception des travaux. Pour voir un exemple, consultez la page de notre auscultation du béton par radar à Versailles.
Contenu du rapport à la livraison
- la description et les informations relatives à la zone, au matériel utilisé, à l’état initial et aux caractéristiques du béton ;
- les images radar commentées, faciles à afficher sur site, avec les détails de chaque élément ;
- le plan des aciers et des réseaux, utile au moment de percer, avec tous les détails ;
- chaque zone qui présente un doute ;
- nos recommandations pour implanter les perçages en sécurité.
Nous pouvons ajouter les données brutes sur demande. Le rapport conserve ces informations et sert de garantie et de protection en cas de litige. Les détails de nos livrables figurent sur notre page auscultation de structure.
Problèmes fréquents sur le terrain
Aucune méthode n’offre une garantie absolue, et les résultats peuvent varier selon l’état du béton. Un repérage sérieux dit ce qu’il a vu et signale les zones de doute. Voici les cas qui posent problème le plus souvent, avec ce qu’il est utile de savoir.
| Problème | Effet | Solution |
|---|---|---|
| Problème d’humidité (béton récent ou mouillé) | Profondeur réduite | Intervenir sur un béton sec, croiser avec les détecteurs électromagnétiques |
| Problème de densité (ferraillage serré) | Nappe inférieure peu visible | Scanner depuis l’autre face |
| Problème de revêtement (carrelage, chape, parquet bois, produit d’étanchéité) | Lecture perturbée | Ouvrir une petite zone témoin |
| Problème d’accès (une seule face, murs mitoyens, faible distance au bord) | Balayage incomplet | Adapter la grille, prévoir une nacelle |
| Problème de diamètre | Diamètre estimé | Confirmer par un sondage ponctuel |
Info pratique : veuillez noter qu’un marquage de couleur, bien visible le jour de l’intervention, peut s’effacer en cours de travaux. Il doit tenir jusqu’au perçage. Des images du marquage, jointes au rapport, règlent ce problème.
Produit du commerce ou intervention d’un professionnel ?
Pour une étagère dans une maison, l’achat d’un produit grand public suffit. Pour une dalle porteuse ou un plancher bois et béton en rénovation, la question n’est plus le produit mais l’interprétation des données, la sécurité et la responsabilité du résultat. Les produits du commerce ont leur place, mais pas sur une dalle porteuse. Trois options s’offrent à vous.
| Critère | Achat d’un produit grand public | Location d’un appareil pro | Bureau d’études |
|---|---|---|---|
| Ce qui est visible | Métaux et câbles proches de la surface | Métaux, plastiques avec un radar | Aciers, plastiques, vides |
| Rendu | Aucun | Images à afficher à l’écran | Marquage, livraison d’un rapport et d’un plan |
| Frais | Prix du produit | Location, frais de livraison et de retour, temps d’utilisation | Sur devis |
| Informations fournies | Présence d’un métal | Données brutes | Rapport complet |
| Convient pour | Une cheville dans un mur | Une équipe formée | Dalle porteuse, carottage |
| Garantie | Aucune | Aucune | Prestataire responsable du résultat |
À notre avis, parmi ces options, un produit loué, même un radar, donne une image, pas une réponse. L’interprétation est un vrai travail : une hyperbole peut venir d’un acier, d’une gaine ou d’un défaut du béton. Une erreur de lecture pose un problème plus coûteux que l’intervention, sans compter les frais d’immobilisation de l’équipe. Notre page service détaille notre méthode.
Prix d’une détection d’armatures : ce qui fait varier les coûts
Le prix se fixe sur devis, en fonction du chantier plus que de l’appareil. Les facteurs de coûts :
- la surface à scanner en mètres carrés, petite ou grande, et le nombre de points de carottage ;
- l’accès : toiture, nacelle (frais de location), site occupé ;
- le rendu et la livraison : deux options, marquage seul ou rapport avec plan ;
- les frais de déplacement jusqu’au site.
En résumé, comparez ce prix aux coûts d’un seul problème évité : un acier coupé, une gaine sectionnée, une fuite. Le prix total reste modeste au regard des travaux : c’est la meilleure garantie contre un chantier bloqué. Pour un chiffrage et plus de détails, rendez-vous sur notre page auscultation de structure.
Quelles informations préparer pour un devis ?
Pour obtenir un chiffrage juste, veuillez réunir les informations suivantes :
- l’adresse et le type de construction (bâtiment récent ou de plus de cinquante ans, logement, bureau, ouvrage public) ;
- les plans existants, même anciens, et le plan de ferraillage initial s’il est disponible ;
- l’épaisseur supposée et l’emplacement des perçages prévus ;
- les contacts sur site, dont le responsable du chantier, et un numéro joignable le jour J ;
- les règles de sécurité relatives au site (badge, accès toiture) ;
- si possible, veuillez ajouter des photos de la zone ;
- le rendu attendu et la date de livraison souhaitée.
Veuillez ensuite nous transmettre ces informations depuis notre page auscultation de structure ou via nos contacts, ou appeler notre numéro : 01 86 90 98 10. Pour savoir comment nous travaillons en sécurité, consultez nos certifications.
Questions fréquentes sur la détection d’armatures
Peut-on détecter les armatures avec un simple détecteur de métaux ?
Oui, près de la surface, avec un produit du commerce. Le problème : ni enrobage fiable ni espacement précis, et les gaines plastiques ne sont pas visibles. Pour une dalle porteuse, un radar est préférable.
Le radar voit-il les gaines électriques en plastique ?
Oui. Le radar répond aux changements de matériau : on peut voir une gaine PVC ou un tube de chauffage, moins nettement qu’un acier sur les images.
Jusqu’à quelle profondeur peut-on repérer des armatures ?
Avec un radar, quelques dizaines de centimètres en fonction de l’antenne et de l’humidité. Un appareil électromagnétique descend à une quinzaine de centimètres.
Le repérage est-il obligatoire avant un carottage ?
Il faut savoir qu’il n’existe pas d’obligations légales générales. En revanche, le cahier des charges ou l’avis du bureau de contrôle l’exigent souvent, notamment pour la réception de l’ouvrage. Et quelles que soient les règles légales, l’entreprise qui perce reste responsable des dommages.
Que faire si un acier se trouve à l’endroit du carottage ?
Décaler le carottage : c’est la solution la plus simple au problème. Si c’est impossible, demander l’avis du bureau d’études structure, qui donnera ses recommandations et le renfort à prévoir pour la sécurité de la structure.
Combien coûte une détection d’armatures ?
Le prix dépend de la surface (de quelques mètres carrés à plusieurs centaines), de l’accès et du rendu, frais de déplacement inclus. Pour obtenir un prix, veuillez nous indiquer quelques détails du projet : consultez notre page service.
Ressources utiles
Nos ressources et informations pour aller plus loin :
- Auscultation de structure et détection d’armatures : notre page service, avec nos avis clients, pour demander un devis ;
- Auscultation du béton par radar à Versailles : article sur un exemple de chantier ;
- Détection de réseaux enterrés : pour les réseaux du sol ;
- Nos contacts : veuillez nous appeler ou nous écrire pour un devis ;
- Géodétection : notre article sur la localisation des réseaux.
En résumé
À retenir de cet article : le repérage rend visible l’intérieur d’un ouvrage avant de percer. Le radar est la méthode la plus complète : métaux, plastiques et vides y sont visibles. L’achat d’un produit du commerce suffit pour un mur de maison, pas pour la sécurité d’une structure porteuse. Demandez l’avis d’un professionnel en cas de doute. Pour voir notre offre et préparer vos informations, consultez notre page auscultation de structure et demandez votre devis.
