Avant de terrasser, de forer ou de planter, il faut savoir ce qui passe sous le sol. La détection de réseaux enterrés localise les câbles et les canalisations sur l’emprise d’un projet, pour engager les travaux en sécurité. Cet article suit le parcours d’un maître d’ouvrage ou d’une entreprise de travaux : obligations réglementaires, déroulé, livrables et choix du prestataire.
Pourquoi détecter les réseaux avant des travaux ?
Une grande partie des réseaux souterrains a été posée il y a des décennies. Leur position réelle s’écarte souvent des plans, et un coup de pelle au mauvais endroit suffit à provoquer un accident.
Réseaux sensibles, non sensibles et aériens
La réglementation distingue deux familles d’ouvrages. Les réseaux sensibles présentent un danger immédiat en cas d’atteinte : électricité, gaz, hydrocarbures, produits chimiques. Les réseaux non sensibles regroupent l’eau potable, l’assainissement et les télécommunications. Les lignes aériennes entrent aussi dans le champ des déclarations : une grue ou une nacelle peut les heurter.
Ce que risque un chantier sans détection
Arracher un câble électrique ou percer une conduite de gaz met en danger les équipes et les riverains. Suivent les coupures pour les usagers, l’arrêt du chantier, les réparations facturées par l’exploitant et la recherche des responsabilités. Une conduite d’eau ou un fourreau télécom endommagé coûte moins cher, mais retarde tout autant le projet.
Ce qu’impose la réglementation anti-endommagement
Le cadre : Code de l’environnement, décret et arrêté
Les règles applicables aux travaux à proximité de réseaux figurent dans le Code de l’environnement (articles L. 554-1 et suivants, puis R. 554-1 et suivants). Elles découlent de la réforme anti-endommagement : décret du 5 octobre 2011, puis arrêté du 15 février 2012, complétés par un guide technique. Ces textes fixent les déclarations à faire, les classes de précision et les exigences de certification des prestataires.
DT et DICT : qui déclare quoi ?
Le maître d’ouvrage, responsable du projet, dépose une déclaration de projet de travaux (DT) sur le guichet unique. Les exploitants répondent avec leurs plans et la classe de précision de leurs ouvrages. Avant l’exécution des travaux, l’exécutant adresse à son tour une DICT. Les récépissés obtenus sont tenus à disposition sur le chantier.
Investigations complémentaires et classes de précision
Chaque réseau est rangé dans une classe :
- Classe A : incertitude de 40 cm au plus (50 cm pour un réseau souple) ;
- Classe B : incertitude comprise entre 40 cm et 1,50 m ;
- Classe C : incertitude supérieure à 1,50 m, ou position non fiable.
En unité urbaine, si un réseau sensible figure en classe B ou C dans l’emprise des travaux, le maître d’ouvrage doit en principe faire réaliser des investigations complémentaires (IC) pour le ramener en classe A. Depuis le 1er janvier 2018, ces IC sont confiées à un prestataire certifié.
Comment se déroule une intervention de détection ?
Tout commence par l’analyse des informations disponibles : réponses des exploitants, plans existants, regards, coffrets et bornes visibles en surface. Cette lecture oriente le choix des méthodes et limite les surprises sur place.

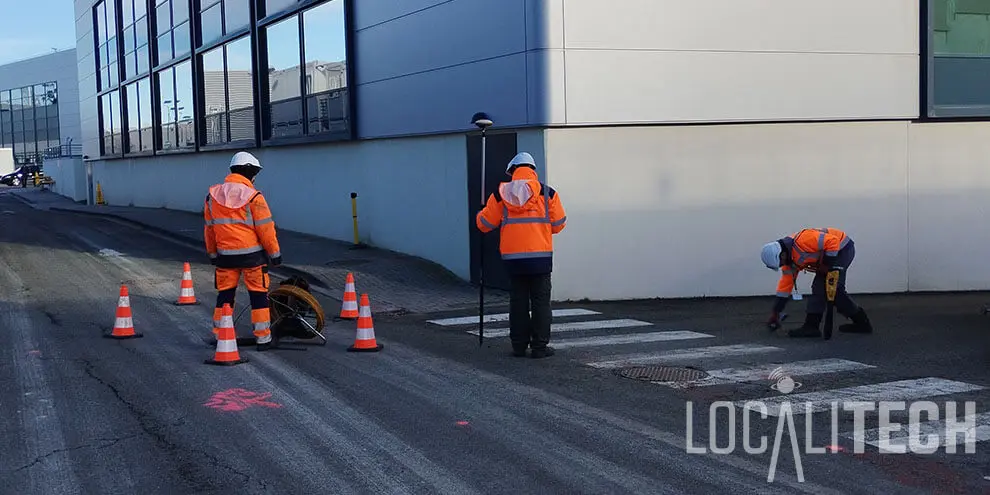

Sur le terrain : détection et marquage-piquetage

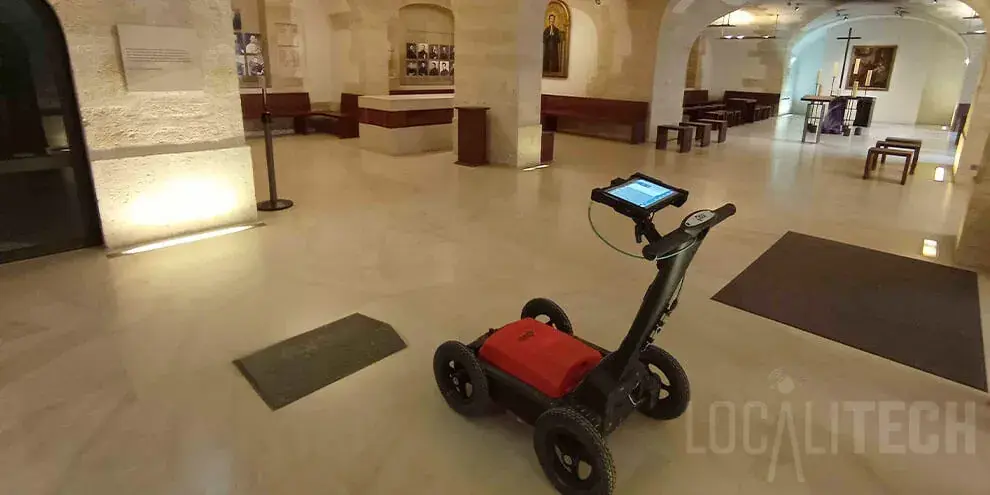

Le technicien combine plusieurs techniques. La détection électromagnétique suit les câbles et les conduites métalliques, en mode passif ou en injectant un signal. Le géoradar repère les canalisations en PVC ou en PEHD. Une sonde introduite depuis un regard localise un fourreau télécom ou une conduite d’assainissement. Le fonctionnement de chaque méthode est détaillé dans notre guide sur la géodétection.

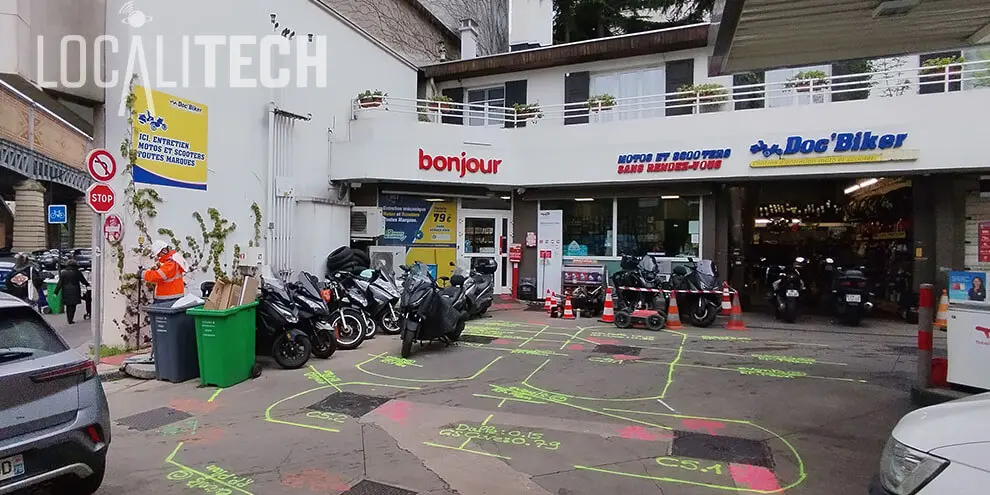

Les réseaux détectés sont ensuite reportés au sol par un marquage-piquetage, avec la couleur propre à chaque type : rouge pour l’électricité, jaune pour le gaz, bleu pour l’eau potable, vert pour les télécoms, marron pour l’assainissement.
Les livrables : plans, compte rendu et géoréférencement
L’intervention se conclut par un compte rendu : réseaux trouvés, méthodes employées, zones d’incertitude. Il s’accompagne d’un plan au format DWG et PDF. Si la mission comprend un géoréférencement des réseaux, chaque ouvrage est levé en coordonnées Lambert 93 et peut être intégré aux plans du maître d’ouvrage. Pour un réseau neuf, posé dans une nouvelle tranchée, ce relevé alimente le plan de récolement.
Choisir une entreprise de détection certifiée
Les certifications à vérifier
Pour des IC, la certification du prestataire est obligatoire. Elle porte sur la détection (NF S 70-003-2) et sur le géoréférencement (NF S 70-003-3), et elle est délivrée par un organisme accrédité comme Bureau Veritas. Les techniciens doivent aussi détenir l’AIPR. Demandez ces justificatifs avant de signer : seuls des prestataires certifiés peuvent garantir la classe annoncée.
Localitech, bureau d’études basé à Houdan (78), détient ces certifications et intervient dans l’ensemble de l’Île-de-France. Ses équipes utilisent des détecteurs électromagnétiques Vivax et un géoradar GSSI : des matériels qui couvrent les réseaux métalliques comme les canalisations plastiques. Nos services s’adressent aux collectivités, aux aménageurs et aux entreprises de TP.
Préparer votre demande de devis
Plus la demande est précise, plus le devis l’est aussi. Indiquez :
- l’adresse et l’emprise de la zone, avec un plan si possible ;
- la nature des travaux prévus ;
- les récépissés de DT ou de DICT déjà reçus ;
- les prestations attendues : simple repérage, IC, géoréférencement, marquage-piquetage.
Pour confier la détection de vos réseaux à une équipe certifiée, découvrez notre offre de détection de réseaux en Île-de-France et demandez un devis.
FAQ : détection réseaux enterrés
Quel est le prix de la détection de réseaux enterrés ?
Il n’existe pas de tarif unique. Le prix dépend de la surface à couvrir, du nombre et de la nature des réseaux, de la classe de précision visée, du géoréférencement et du rendu demandé. Un repérage sur une parcelle et une campagne d’IC sur une voirie n’ont pas le même coût. Le plus simple est de décrire votre besoin pour obtenir un devis.
Comment repérer un réseau enterré ?
Commencez par les indices de surface : regards, bouches à clé, coffrets, bornes. Consultez ensuite les plans des exploitants obtenus avec la DT. Seule une détection sur place, à l’électromagnétique ou au géoradar, donne la localisation réelle du réseau.
Quelle méthode pour détecter des câbles enterrés ?
Les câbles électriques et les câbles téléphoniques en cuivre se détectent à l’électromagnétique. En mode passif, le détecteur capte le champ des câbles parcourus par un courant ; en mode actif, un générateur injecte un signal par pince ou par raccordement. La fibre optique, non conductrice, se retrouve par son fourreau, avec une aiguille détectable ou une sonde.
Quelle est la norme d’enfouissement des réseaux ?
La norme NF P 98-332 fixe les distances à respecter entre réseaux, et entre réseaux et végétaux. Les profondeurs de pose varient selon le réseau et l’emplacement (chaussée, trottoir, terrain privé), et un grillage avertisseur coloré est posé au-dessus. Sur le terrain, ces règles n’ont pas toujours été suivies et les sols ont pu être remaniés : on ne se fie jamais à une profondeur théorique.
Détection réseaux enterrés : qui doit la commander ?
Lorsque des IC sont exigées, c’est le maître d’ouvrage qui les commande et les finance, de préférence avant de consulter les entreprises. L’exécutant peut aussi faire réaliser un repérage supplémentaire s’il a un doute sur la position d’un ouvrage. Collectivités, aménageurs et gestionnaires d’infrastructures y ont recours à chaque nouvelle opération de voirie.
