Avant de creuser, il faut savoir où passent les canalisations : leur tracé, leur profondeur et leur nature. Pour les localiser, plusieurs techniques existent, du détecteur électromagnétique à l’aiguille détectable en passant par le géoradar. Voici comment elles fonctionnent, ce qu’un détecteur seul ne peut pas faire et combien coûte une intervention. Localitech, bureau d’études basé à Houdan (78), réalise la détection de réseaux enterrés dans toute l’Île-de-France.
Pourquoi localiser les réseaux enterrés avant des travaux ?
Un coup de pelle dans une conduite de gaz, un câble électrique ou une canalisation d’eau potable peut blesser l’équipe, priver tout un quartier d’eau ou d’énergie et arrêter le chantier. La réglementation anti-endommagement impose donc de connaître la position des réseaux et canalisations enterrés avant tous travaux à proximité.
Le maître d’ouvrage dépose une déclaration de projet de travaux (DT) sur le guichet unique, puis l’entreprise qui exécute les travaux envoie une DICT. La procédure est résumée sur la fiche DT-DICT de Service public. Les exploitants répondent avec leurs plans, et chaque réseau est rangé dans une classe de précision :
- Classe A : incertitude de 40 cm au plus (50 cm pour un réseau souple).
- Classe B : incertitude comprise entre 40 cm et 1,50 m.
- Classe C : incertitude supérieure à 1,50 m, ou position non fiable.
Les réseaux souterrains sensibles pour la sécurité servent notamment au transport ou à la distribution du gaz, de l’électricité, des hydrocarbures ou des produits chimiques. Quand l’un d’eux n’est connu qu’en classe B ou C en unité urbaine, la détection des réseaux enterrés devient obligatoire : le maître d’ouvrage doit faire réaliser des investigations complémentaires. Depuis 2018, elles sont confiées à une entreprise certifiée.
Nous détaillons ces obligations dans notre guide de la géodétection, et le passage en classe A dans celui du géoréférencement des réseaux.
Quelles méthodes pour détecter une canalisation enterrée ?
Aucune méthode ne fonctionne partout. Le choix dépend du matériau des canalisations, de leur enfouissement et du type de terrain, et le technicien combine souvent plusieurs techniques sur un même site : c’est en croisant les appareils qu’on obtient les meilleures performances.
La méthode électromagnétique, aussi appelée radiodétection, est la méthode de référence pour les réseaux conducteurs : câbles, conduites en fonte, en acier, en cuivre ou en aluminium. En mode passif, le détecteur sert à capter le champ magnétique présent autour d’un câble souterrain sous tension, ou les signaux radio que les métaux réémettent.

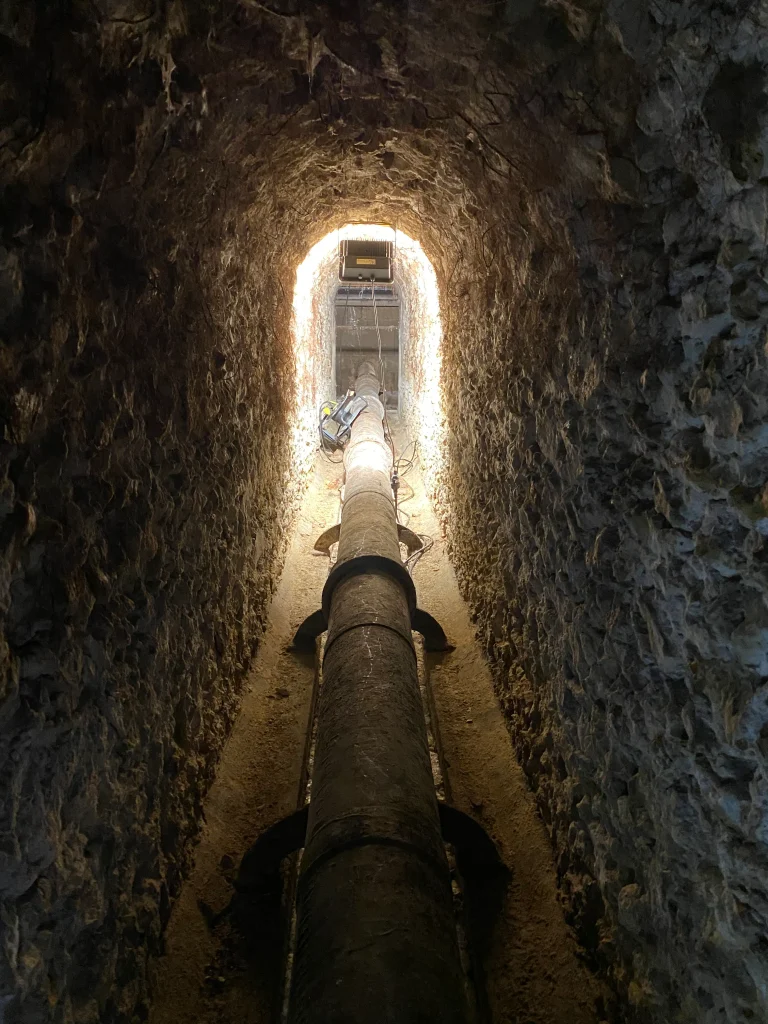

En mode actif, un générateur injecte un courant de fréquence connue dans la conduite à suivre, par raccordement direct, par induction depuis la surface ou à l’aide d’une pince. Le récepteur suit ce signal pour le traçage des canalisations et peut en afficher la profondeur estimée.

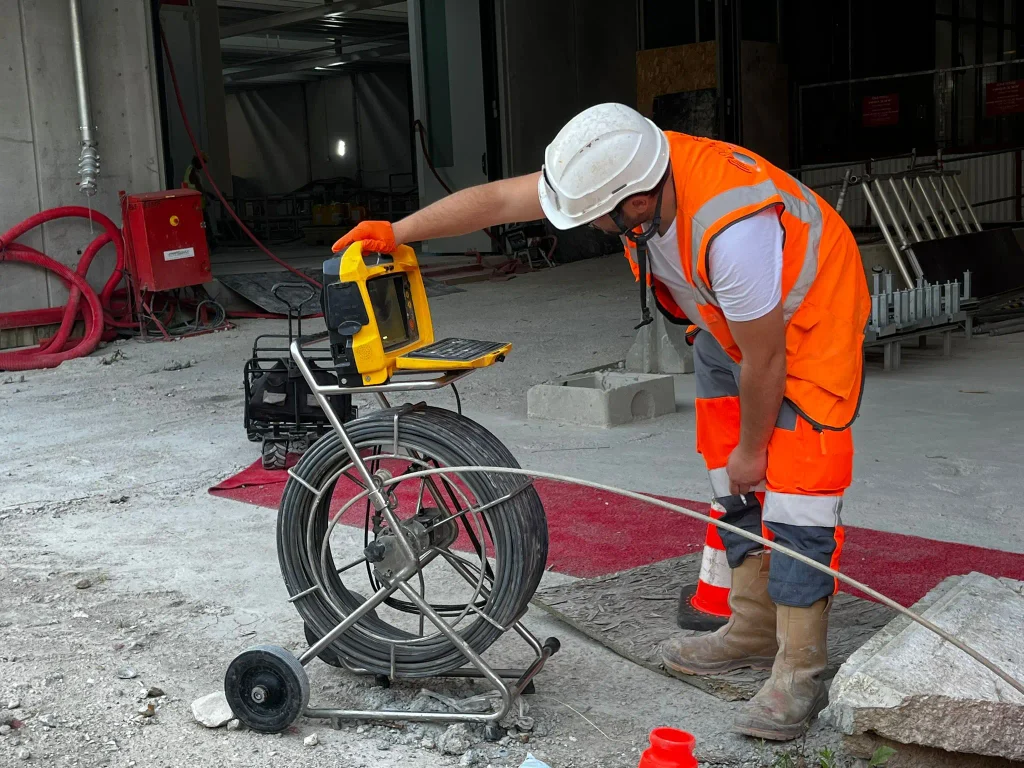

L’aiguille détectable règle le cas des tuyaux en PVC, en PEHD, en grès ou en béton, qu’aucun détecteur électromagnétique ne voit directement. C’est un jonc en fibre de verre qui renferme un conducteur en cuivre : relié au générateur, il rend tout le tracé repérable. On pousse l’aiguille dans la canalisation depuis un regard, un compteur ou une extrémité dégagée. Sa tête peut aussi porter une sonde émettrice, comme celle d’une caméra d’inspection télévisée.
Le géoradar, ou radar à pénétration de sol, envoie des ondes électromagnétiques dans le terrain et enregistre leurs échos sur les objets enfouis. Il est capable de repérer la présence de canalisations métalliques et non métalliques sans accès au réseau. Sa limite : les terrains argileux ou gorgés d’eau absorbent les ondes et réduisent beaucoup sa portée, et un branchement de 25 mm de diamètre posé profond peut lui échapper.
| Méthode | Ce qu’elle trouve | Accès nécessaire | Limite principale |
|---|---|---|---|
| Électromagnétique passive | Câbles sous tension, longs conducteurs | Aucun | Ne voit pas le plastique |
| Électromagnétique active | Réseaux métalliques | Raccordement ou induction | Le signal peut passer sur un réseau voisin |
| Aiguille détectable ou sonde | Tous matériaux, dont PVC et PEHD | Regard, compteur ou extrémité ouverte | Longueur de l’aiguille, coudes serrés |
| Géoradar | Toutes canalisations, selon le terrain | Aucun | Portée réduite en terrain argileux ou humide |
Peut-on détecter ses canalisations soi-même ?

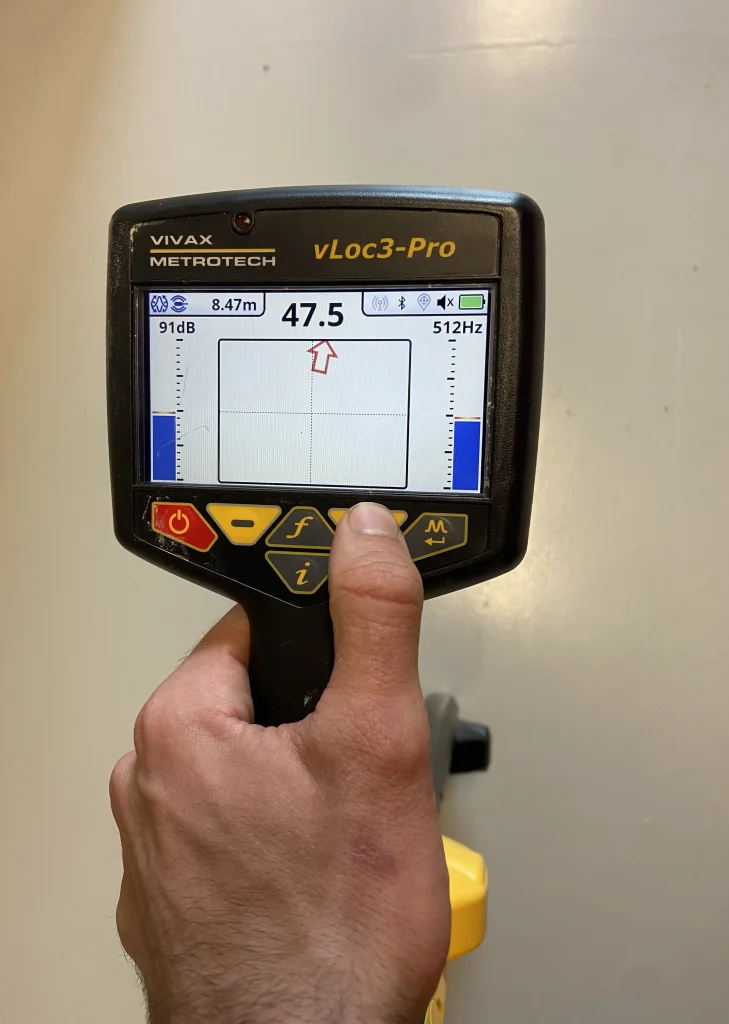

Sur le terrain, un technicien travaille avec un détecteur électromagnétique (le récepteur), un générateur de signal et des accessoires : pince, sonde, aiguille détectable. Chez Localitech, les géomètres de notre service de géodétection utilisent des détecteurs Vivax et un géoradar GSSI UtilityScan DF655. Ce matériel est utilisé selon les réseaux recherchés, en complément des plans des exploitants.
Le détecteur de réseaux, ou localisateur de réseaux, ne fait pas tout : la fiabilité de la localisation tient surtout à l’expérience de celui qui le manie. Sur une intervention, le technicien doit :
- régler le générateur : une basse fréquence porte plus loin et déborde moins sur les réseaux voisins, la plus haute franchit mieux les joints isolants ;
- utiliser les filtres du récepteur pour isoler le signal utile ;
- distinguer deux réseaux parallèles quand le signal passe de l’un à l’autre ;
- savoir mesurer la profondeur, puis recouper chaque mesure avec les plans et les affleurants (regards, bouches à clé) ;
- interpréter les radargrammes, surtout en terrain argileux.
Pour vérifier un tracé déjà connu sur une propriété privée, du matériel loué ou acheté peut rendre service. Mais seul, l’appareil ne voit pas les canalisations en PVC et ne donne aucune classe de précision.
Le géoradar, lui, coûte bien plus cher que les détecteurs électromagnétiques : c’est rarement un achat rentable pour un besoin ponctuel.
Pour des investigations complémentaires, le détecteur ne suffit pas : cette détection doit être confiée à une entreprise certifiée, dont les techniciens sont titulaires de l’AIPR.
Comment se déroule une intervention, et à quel prix ?
Une prestation de détection de réseaux suit toujours le même ordre : il faut d’abord détecter, puis marquer et relever.
- Préparation : analyse des récépissés de DT-DICT et des plans des exploitants, repérage des regards et des points d’accès.
- Recherche sur le terrain : balayage rapide au détecteur ; pour les canalisations non conductrices, on choisit la méthode adaptée (aiguille, sonde ou géoradar).

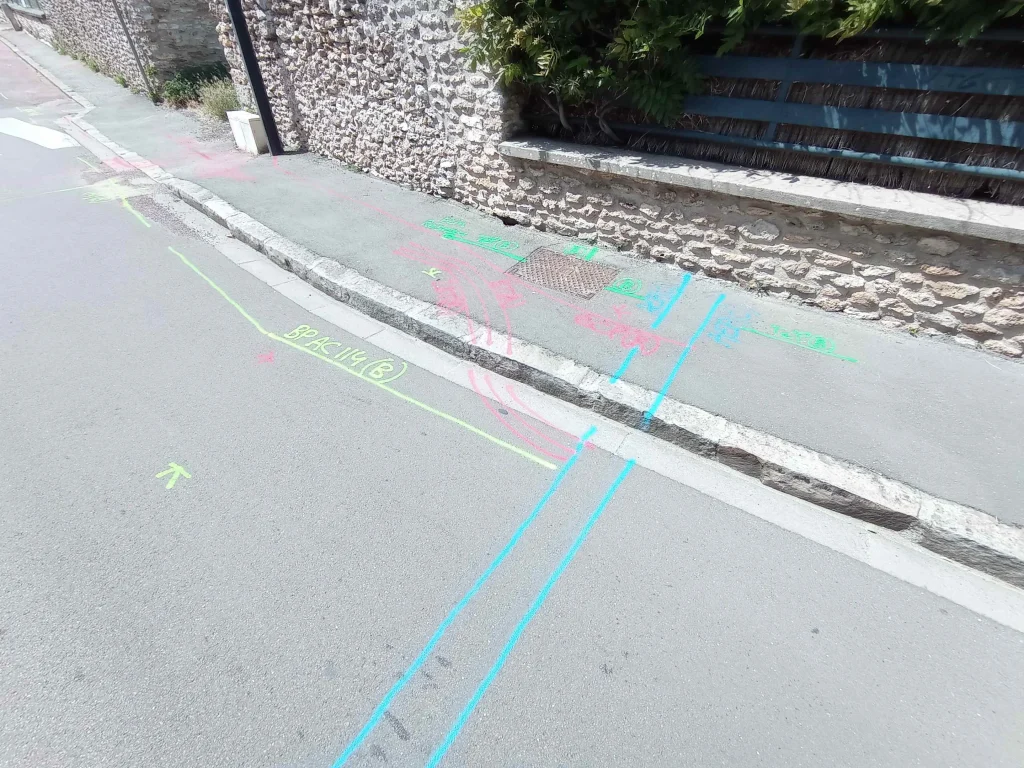

- Marquage : report du tracé de chaque réseau à la peinture, selon le code couleur normalisé, lors du marquage-piquetage.
- Relevé : géoréférencement des réseaux au GPS ou à la station totale, qui mesure les distances au laser, pour viser une précision de classe A, avec un levé topographique si la mission le prévoit.
- Livraison : compte rendu, plans DWG, DXF et PDF.
Le compte rendu indique la nature de chaque réseau détecté, la méthode employée et la classe de précision obtenue.
Le prix dépend de plusieurs critères :
- le linéaire ou la surface à couvrir ;
- le nombre et le type de réseaux à repérer ;
- le matériau : des canalisations en PVC demandent plus de temps qu’un câble ;
- l’accès : un regard accessible ou non, une chaussée circulée ;
- les livrables : simple marquage, rapport ou plan géoréférencé en classe A.
Chaque intervention fait l’objet d’un devis, au forfait ou à la journée. Pour un projet en Île-de-France, demandez-nous un devis en précisant l’adresse, l’emprise des travaux et vos récépissés de DT.
Localiser une canalisation ou rechercher une fuite ?
Ce sont deux métiers différents :
- la détection dit où passent les canalisations et à quelle distance de la surface ;
- la recherche de fuite trouve le point précis où une conduite perd de l’eau, avec d’autres outils : gaz traceur, écoute acoustique, corrélation.
Fuite d’eau, canalisation percée ? Localitech assure la localisation du réseau mais ne recherche pas les fuites. Notre filiale VRDtech, prend le relais pour la recherche de fuite sur canalisation enterrée.
Faire appel à Localitech en Île-de-France
Localitech intervient pour les collectivités, les aménageurs et les entreprises de travaux publics, dans les Yvelines et dans toute l’Île-de-France. Nous proposons :
- la localisation des réseaux enterrés et le marquage-piquetage ;
- le géoréférencement et le plan de récolement des réseaux neufs ;
- les études VRD et la topographie.
Parmi nos réalisations : une intervention avant terrassement pour l’UIC à Paris 15e et un repérage des réseaux au château de Plaisir. Pour un chantier dans le 78, consultez notre page géodétection dans les Yvelines.
Un projet ? Découvrez notre prestation de détection des réseaux enterrés ou contactez-nous.
Questions fréquentes sur la détection de canalisations enterrées
Peut-on détecter une canalisation en PVC ?
Oui, mais pas avec un détecteur électromagnétique seul : le PVC ne conduit pas le courant. On la repère à l’aide d’une aiguille détectable glissée dans la conduite, d’une sonde ou du géoradar.
Jusqu’à quelle profondeur peut-on localiser des réseaux enterrés ?
Avec un générateur, un détecteur suit un câble ou une conduite en métal sur plusieurs mètres de fond. Le géoradar dépasse rarement 2 à 3 m, et descend beaucoup moins en terrain argileux.
Comment savoir où passent les canalisations sur un terrain ?
Commencez par les plans : la DT renvoie vers les exploitants des réseaux publics, et les plans de la maison ou du lotissement indiquent souvent les branchements souterrains. Regards et compteurs donnent des points d’entrée, puis une détection sur place confirme le tracé réel.
Le marquage-piquetage est-il obligatoire ?
Oui, avant des travaux à proximité de réseaux enterrés. Le tracé repéré est matérialisé en surface par une marque de couleur et des piquets, que l’entreprise respecte pendant toute la durée du chantier. Découvrez notre service de marquage-piquetage.
