Avant de dessiner un bâtiment, une voirie ou un lotissement, il faut savoir sur quel terrain on travaille. Le relevé topographique fournit cette base : des mesures de haute précision, reportées sur un document exploitable par l’architecte, le bureau d’études et l’entreprise de travaux.
Qu’est-ce qu’un relevé topographique ?
C’est l’ensemble des opérations de mesure qui décrivent un site tel qu’il existe. Le topographe mesure des milliers de points, chacun avec ses coordonnées en planimétrie (X, Y) et en altimétrie (Z), pour obtenir un modèle précis du terrain et de ses caractéristiques. On parle aussi de levé topographique ou de plan topographique : c’est le livrable de la topographie.
Les éléments relevés
- Les limites apparentes de la parcelle, clôtures et murs
- Les bâtiments, avec leurs cotes de seuil et de faîtage
- Les voiries, trottoirs, bordures et accès
- La végétation : arbres, haies, talus
- Les regards, tampons et ouvrages visibles des réseaux (eau, assainissement, électricité)

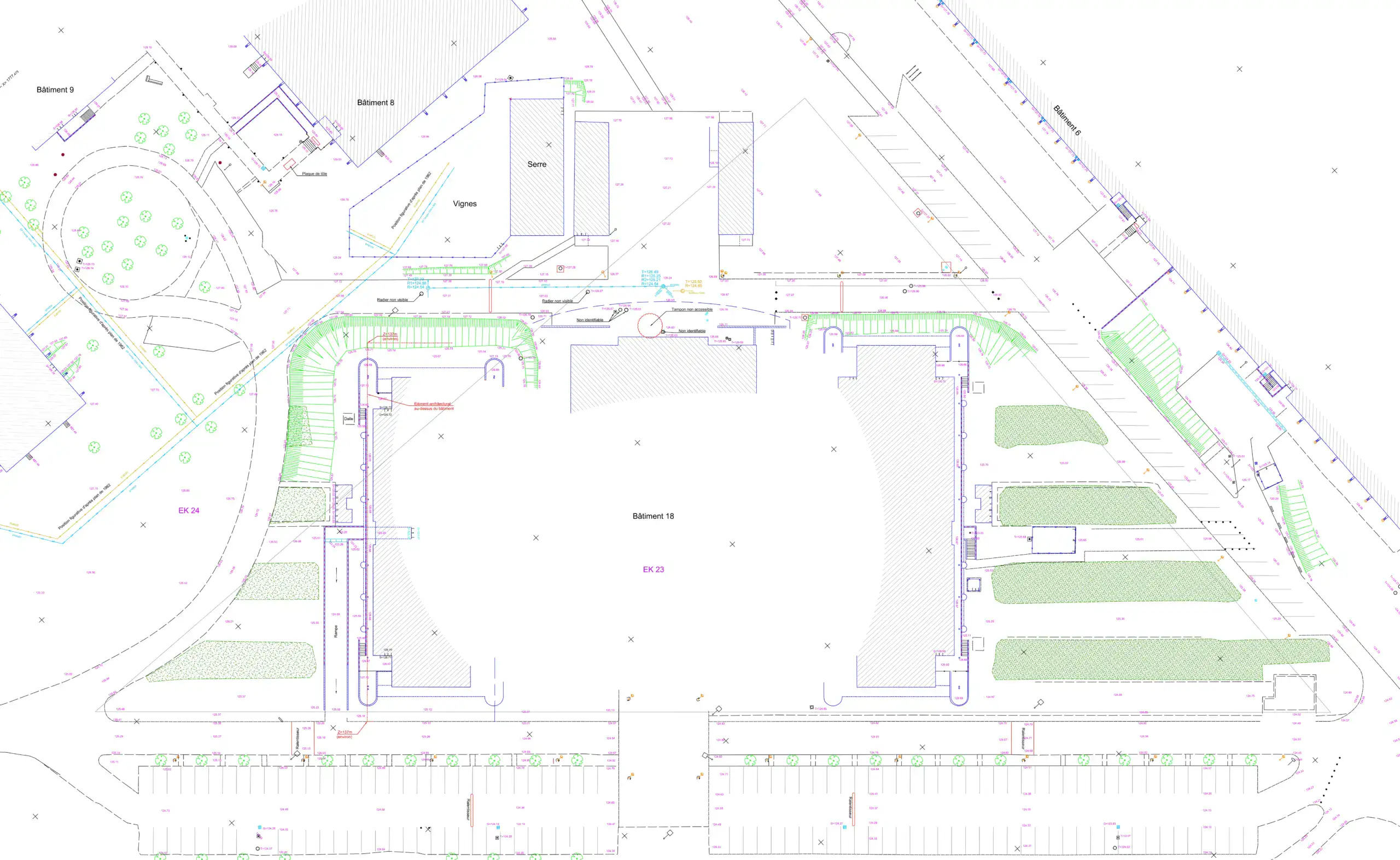

- L’altimétrie du sol, en cotes et en courbes de niveau
À quoi sert-il dans les projets de construction et d’aménagement ?
Ces données répondent à plusieurs besoins dès la conception, par exemple :
- Permis de construire : le plan de masse transmis aux services de l’urbanisme doit être coté dans les trois dimensions (article R431-9 du code de l’urbanisme). Sur un terrain en pente, c’est la manière fiable de l’établir.
- Conception : implantation de la construction, gestion des eaux pluviales, calcul des terrassements.
- Projets d’aménagement : lotissements, voiries, espaces publics, études VRD.
- Chantier : base de l’implantation et du contrôle d’exécution des ouvrages.
Bon à savoir : seuls les éléments visibles sont représentés. Les réseaux enterrés se localisent grâce à une détection de réseaux, suivie d’un géoréférencement.
Quelles technologies pour mesurer le terrain ?
Le choix des outils dépend de la surface, de l’accès au site et de la précision attendue. Chaque technique a son domaine. Grâce aux instruments de haute précision actuels, les relevés gagnent en rapidité sans perdre en qualité.
| Matériel | Usage | Précision courante |
|---|---|---|

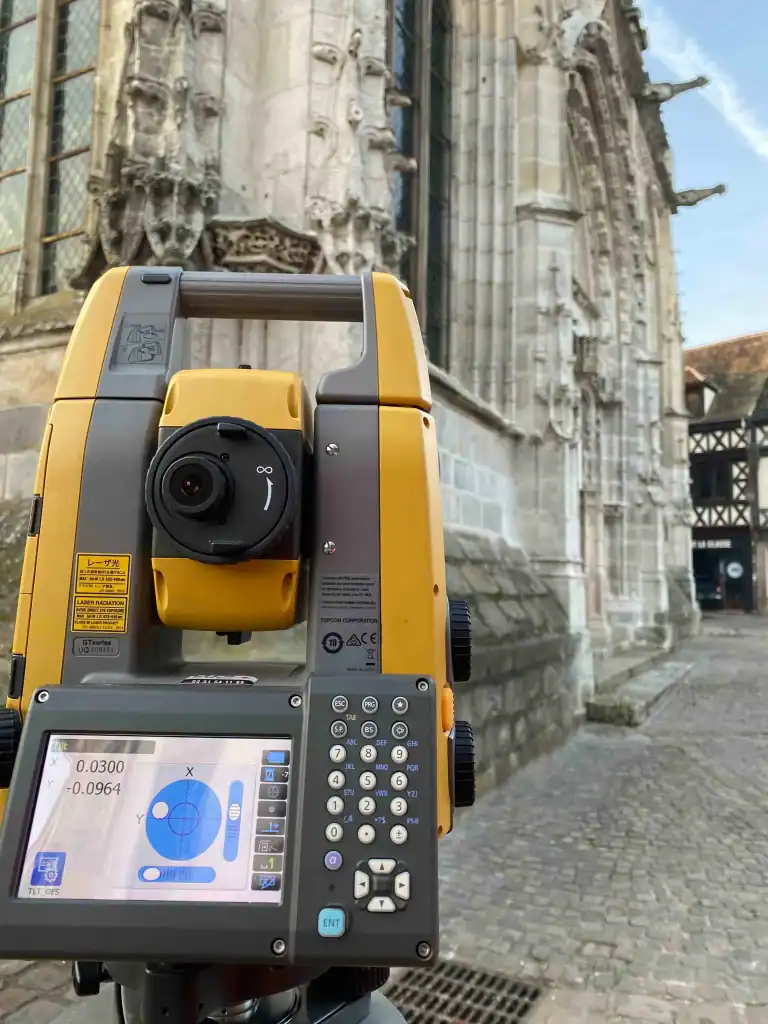

| Station totale | Relevés topographiques point par point, zones urbaines, intérieurs de bâtiments | Millimétrique à centimétrique |
| GPS (GNSS RTK) | Terrains dégagés, rattachement en coordonnées, relevés topo | Centimétrique |
| Scanner 3D | Façades, bâtiments, ouvrages, géométrie complexe | Millimétrique à centimétrique |
| Drone et photogrammétrie | Grandes surfaces, carrières, zones difficiles d’accès | Quelques centimètres |
| LiDAR mobile | Linéaires de voirie, routes, corps de rue, grandes infrastructures | Centimétrique |
Le scanner 3D et le drone produisent un nuage de points qui sert à la modélisation 3D du site. Voyez par exemple notre numérisation laser d’un monument à Marnes-la-Coquette. Pour une rénovation, lisez notre comparatif scanner 3D ou relevé traditionnel.
Comment se déroule la mission ?
- Analyse de la demande : emprise, échelle, degré de détail et format attendus.
- Préparation : cadastre, documents existants, rattachement en Lambert 93 et en altitudes NGF pour assurer la cohérence avec les autres intervenants.
- Intervention sur le terrain : levé réalisé avec le matériel adapté, en sécurité.

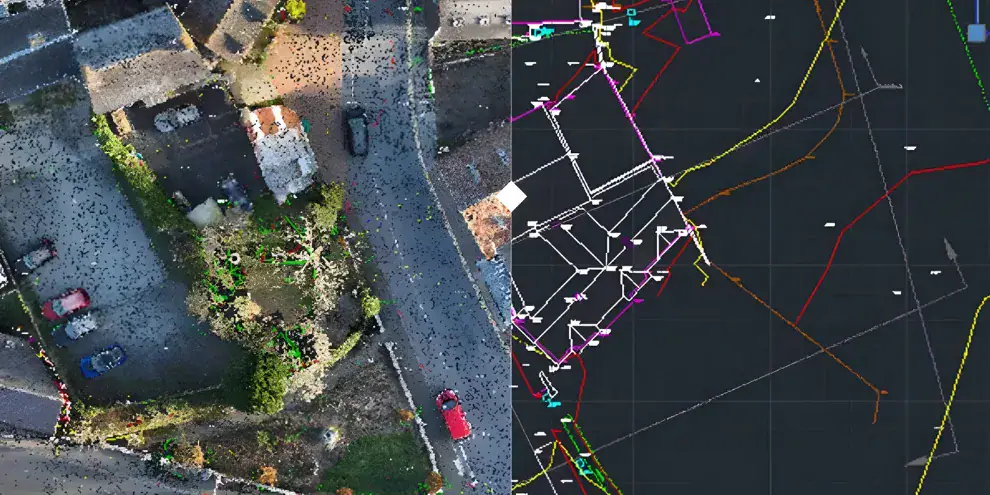

- Traitement : calcul des mesures, contrôle de la précision, dessin en DAO pour un rendu précis.
- Livraison : fichiers DWG et PDF, nuage de points ou maquette numérique si prévu, données topographiques intégrables dans un SIG.
Quels coûts prévoir ?
Les coûts dépendent de quatre facteurs :
- la surface à lever ;
- la densité de détails ;
- l’accès aux lieux ;
- le livrable attendu.
Pour en savoir plus, consultez notre guide combien coûte un géomètre. Le plus simple reste d’obtenir un devis : plus votre demande contient d’informations (adresse, emprise du projet, besoin, livrable), plus le chiffrage est précis.
Géomètre-expert ou topographe : qui contacter ?
Réaliser un relevé topographique n’est pas réservé au géomètre-expert : une entreprise spécialisée peut s’en charger. En revanche, le bornage et la délimitation des propriétés relèvent exclusivement des géomètres-experts. Pour choisir parmi les professionnels, comparez leurs prestations, leur matériel, leurs références et leurs certifications.
Localitech, bureau d’études en topographie
Basée à Houdan, notre entreprise met son expertise au service des collectivités, aménageurs et entreprises du BTP dans toute la région, pour des projets immobiliers comme d’infrastructures. Nos services couvrent la topographie et les relevés topographiques, la photogrammétrie et la détection de réseaux. Grâce à cette double expertise topographie et réseaux, nos levés topographiques peuvent intégrer les réseaux enterrés. Parmi nos réalisations : un corps de rue géoréférencé à Montfort-l’Amaury et des plans intérieurs et extérieurs pour la mairie de Houdan.
Un projet ? Nos services vous répondent : prenez contact avec nous pour un devis.
Questions fréquentes
Un relevé topographique est-il obligatoire ?
Il ne l’est pas en tant que tel. Mais le dossier de permis de construire doit indiquer les altitudes, et une voirie ou des réseaux ne se conçoivent pas sans données altimétriques fiables.
Peut-on utiliser Google Earth ou une application ?
Ces solutions donnent une idée du relief, avec une incertitude de plusieurs mètres. Elles ne remplacent pas le travail d’un professionnel pour un permis de construire ou une conception.
Quelle différence avec le cadastre ?
C’est un document fiscal qui ne garantit ni les limites ni les dimensions exactes. La mesure sur place décrit le terrain réel.
