À la fin d’un chantier, ce qui a été construit ne correspond jamais exactement à ce qui avait été dessiné. Un tracé dévié pour contourner un obstacle, une profondeur ajustée au moment de la pose, un regard décalé de deux mètres. Ces écarts sont normaux. Le problème, c’est quand ils ne sont consignés nulle part : une fois la tranchée refermée, plus personne ne sait ce qu’il y a dessous.
Le plan de récolement sert à ça. Il fige l’état réel des installations au moment où elles sont achevées, avant qu’elles ne deviennent inaccessibles.
Qu’est-ce qu’un plan de récolement ?
Définition
Un plan de récolement est un document technique qui décrit la position réelle des ouvrages réalisés, mesurée sur le terrain à l’achèvement des travaux.
Il s’oppose au plan d’exécution, qui décrit l’implantation prévue avant construction. Le récolement consiste à confronter les deux : ce qui était projeté d’un côté, ce qui existe physiquement de l’autre. Le document final ne retient que la seconde version. Ces plans, rattachés à un système de coordonnées officiel, rejoignent le dossier remis au maître d’ouvrage à la réception.
Récolement ou recollement : quelle orthographe ?
Les deux graphies circulent, y compris dans des pièces de marché. Une seule est correcte : récolement, avec un seul « l ».
Le mot vient du latin recolere, « passer en revue », « inventorier ». En droit, c’est une vérification par comparaison avec un état antérieur : on parle de récolement d’inventaire dans les musées, ou des scellés en procédure pénale. Sur un chantier, la logique est identique. On confronte ce qui a été construit à ce qui avait été déclaré.
Recollement, avec deux « l », désigne l’action de recoller des éléments séparés. Le mot existe, mais n’a aucun rapport avec les travaux. Si vous cherchez « plan de recollement », vous cherchez bien la même chose.
Un mot, deux usages
Le terme désigne aussi une procédure administrative : à l’issue de travaux soumis à autorisation d’urbanisme, l’autorité compétente peut vérifier que la construction est conforme à ce qui a été autorisé. C’est un contrôle, pas un plan. Cette page traite du document technique.
À quoi sert un plan de récolement ?
Un plan de récolement n’est pas qu’une formalité de fin de travaux. C’est la seule trace qui reste quand l’ouvrage n’est plus visible.
- Conserver la mémoire de l’installation : Une canalisation remblayée, une fondation coulée, un fourreau noyé dans une dalle : passé la réception, la position réelle n’est plus observable. Sans mesure, l’information est perdue.
- Assurer la sécurité des interventions futures : Toute entreprise qui travaille à proximité d’une conduite souterraine doit savoir où elle se trouve. Un plan imprécis, c’est un risque d’endommagement, et sur les réseaux sensibles, un risque humain.
- Gérer le patrimoine dans la durée : Les exploitants intègrent ces informations dans leur SIG de gestion.
- Solder le marché : La remise des plans conditionne souvent la réception des travaux, la levée des réserves et le paiement du solde.

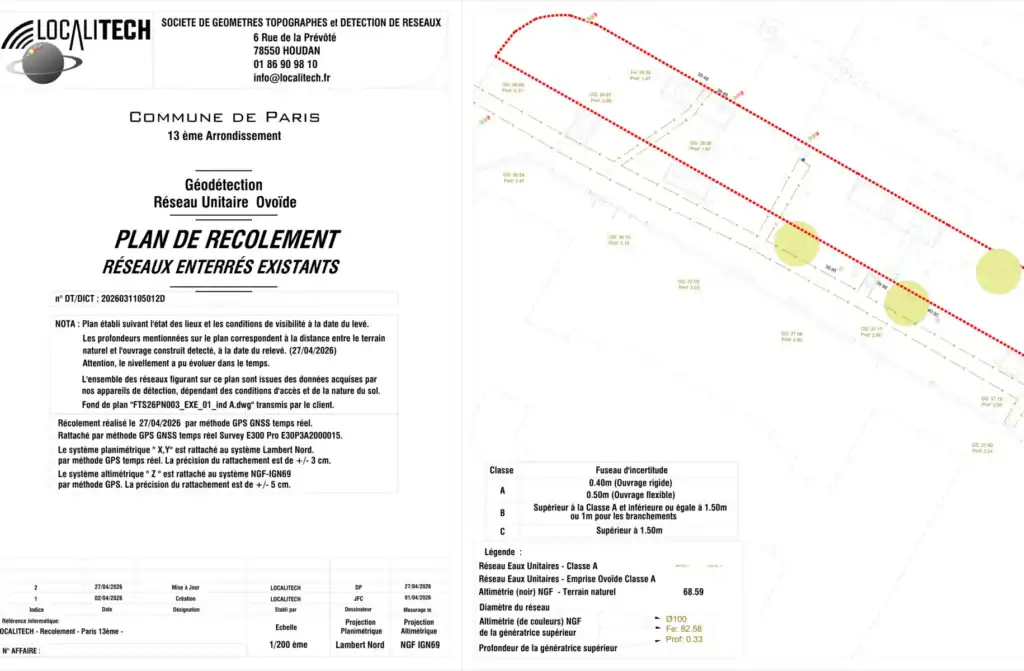

Que contient un plan de récolement ?
Ce qui est mesuré
Le contenu varie selon la nature des ouvrages réalisés et des matériaux employés, mais la logique reste la même : il faut pouvoir retrouver les ouvrages sur le terrain à partir du plan seul. Ce sont les points singuliers (regards, vannes, boîtes de branchement, angles de bâtiment) qui font la valeur du document. Un tracé sans point de calage n’est qu’une indication.
| Tracé et emprise | Position réelle en plan | Retrouver l’emplacement sans sondage |
| Points singuliers | Regards, vannes, raccordements | Servir de calage sur le terrain |
| Altimétrie | Profondeur, fil d’eau, pente | Anticiper un croisement |
| Nature et dimensions | Matériaux, diamètre, section | Dimensionner une réparation |
| Rattachement | RGF93 / NGF-IGN69 | Superposer aux plans du gestionnaire |
| Fiabilité | Niveau A, B ou C | Qualifier l’incertitude annoncée |
Le géoréférencement et la classe de précision
C’est ce qui distingue un plan exploitable d’un croquis. Les mesures sont rattachées au système légal (RGF93 en planimétrie, NGF-IGN69 en altimétrie) de façon à pouvoir être superposées à n’importe quel autre plan.
S’y ajoute une classe de précision, qui indique l’incertitude maximale de localisation. La classe A correspond à une incertitude inférieure ou égale à 40 cm pour les conduites rigides. C’est le niveau attendu sur les canalisations neuves.
Quand un plan de récolement est-il obligatoire ?
Dans les marchés publics
Le plan de récolement figure parmi les pièces attendues au DOE. Les CCAP et CCTP le rendent contractuellement exigible, et sa non-remise peut bloquer la réception.
Pour les réseaux enterrés
C’est le cas le plus encadré. La réglementation anti-endommagement impose au responsable de projet de faire mesurer en classe A les canalisations neuves ou modifiées, sur un fond de plan géoréférencé, avant remblaiement. Sont concernés :
- les réseaux sensibles : gaz, hydrocarbures, produits chimiques
- l’électricité, en haute comme en basse tension
- les télécoms et la fibre
- l’eau potable, l’assainissement, les eaux pluviales
- le chauffage urbain et l’éclairage public
Les mesures sont ensuite reprises par l’exploitant. La rigueur du travail effectué aujourd’hui conditionne la réponse que recevra, dans dix ans, celle qui déclarera un chantier à proximité.
En construction privée
Aucune obligation générale. Les plans restent demandés dans la plupart des opérations un peu structurées (lotissements, copropriétés, permis d’aménager, transfert de voirie dans le domaine public) et servent de preuve en cas de litige sur les limites.
Le récolement selon le type de travaux
Le terme couvre des réalités différentes selon ce qu’on mesure. Méthodes, tolérances et livrables ne sont pas les mêmes.
- Récolement de réseaux enterrés : le cas le plus exigeant, et celui qui concentre l’essentiel du cadre réglementaire. Le travail se fait tranchée ouverte, au niveau de fiabilité le plus élevé, avec une identification complète de chaque conduite.
- Récolement de bâtiment : il porte sur la construction elle-même (emprise au sol, niveaux, hauteurs, parfois distribution intérieure). Il est demandé par un architecte, ou lors de la remise d’un lot de lotissement.
Les aménagements de voirie sont généralement traités avec les canalisations, puisque l’ensemble est exécuté dans la même phase de chantier.
Qui fait le plan de récolement ?
Plusieurs intervenants peuvent le produire, avec des niveaux de garantie très inégaux.
- Le géomètre-topographe dispose de la chaîne de mesure et du rattachement nécessaires pour produire des plans géoréférencés et qualifiés. C’est le seul cas où la précision est réellement engagée, et non simplement déclarée.
- L’entreprise de travaux mesure parfois ses propres réalisations sur les petites opérations. La démarche est légitime, mais sans instrument rattaché, le plan se réduit à un croquis coté.
- Le bureau d’études ou le maître d’œuvre assemble les pièces et contrôle la cohérence avec le projet, sans être producteur de la mesure.
Sur les ouvrages souterrains, la question n’est pas neutre : la classe A engage celui qui la certifie.
Les équipements changent le résultat
La qualité d’un relevé dépend directement du matériel employé. Une station totale ou un récepteur GNSS en correction temps réel donne une position centimétrique, à condition d’être rattaché à des repères connus.
Les équipements de détection (électromagnétique, géoradar) n’interviennent que lorsque la conduite est déjà remblayée. Ils restent utiles, mais avec une incertitude nettement supérieure. C’est toute la différence entre un relevé précis et une position estimée, et c’est elle que traduit le niveau de fiabilité annoncé.
Réalisation d’un plan de récolement : les étapes
- La mesure sur le terrain, avant remblaiement. L’étape qui conditionne tout le reste. Une fois la tranchée refermée, il faut passer par de la détection indirecte, avec une incertitude supérieure et un coût plus élevé.
- Le rattachement. Les points mesurés sont calés sur le système de coordonnées légal, à partir de repères connus ou de mesures satellitaires corrigées.
- Le dessin et le contrôle. Les données brutes sont structurées, reportées sur le fond de plan avec la symbologie attendue, puis comparées au projet pour identifier les écarts entre ouvrages prévus et réalisés.
- La remise. Les plans sont livrés en DWG ou DXF pour l’exploitation, en PDF pour la consultation, parfois avec un export SIG. Le format se fixe au marché, pas à la remise : certains gestionnaires imposent leur propre nomenclature de couches, autant le savoir avant de dessiner.
Plan de récolement, DOE et plans d’exécution
- Le plan d’exécution décrit ce qui doit être construit. Produit avant travaux, il sert de repère aux équipes sur le terrain.
- Le plan de récolement décrit ce qui a été construit. Produit après coup, à partir d’une mesure sur site.
- Le DOE (dossier des ouvrages exécutés) rassemble les pièces remises à la réception. Le plan en fait partie, aux côtés des notices et des fiches produits.
Questions fréquentes
Le plan de récolement est-il obligatoire pour une simple réparation ?
Sur une canalisation existante, dès lors que l’intervention modifie la position ou les caractéristiques de l’installation, la mise à jour est attendue. Une réparation à l’identique, sans déplacement, ne le justifie pas.
Combien coûte un plan de récolement ?
Il n’existe pas de tarif standard. Le montant dépend du linéaire ou de la surface, du nombre de points singuliers, de l’accessibilité du site et de la fiabilité visée. Une mesure prise tranchée ouverte reste sensiblement moins coûteuse que la détection d’une conduite déjà remblayée.
Un plan de récolement vaut-il attestation de conformité ?
Non. Le plan décrit une position mesurée, rien d’autre. L’attestation de conformité relève d’une procédure administrative distincte, prévue à l’article R462-7 du code de l’urbanisme, et ne repose pas sur les mêmes pièces.
Combien de temps demande sa réalisation ?
Le terrain se compte en heures sur un chantier courant. Le dessin et le contrôle qualité demandent ensuite un travail de bureau proportionnel au nombre de points mesurés.
Qui conserve les plans après leur remise ?
Le maître d’ouvrage les archive. Pour les conduites souterraines, l’exploitant les intègre en plus à sa cartographie : ce sont ces éléments qui seront communiqués lors des futures déclarations.
